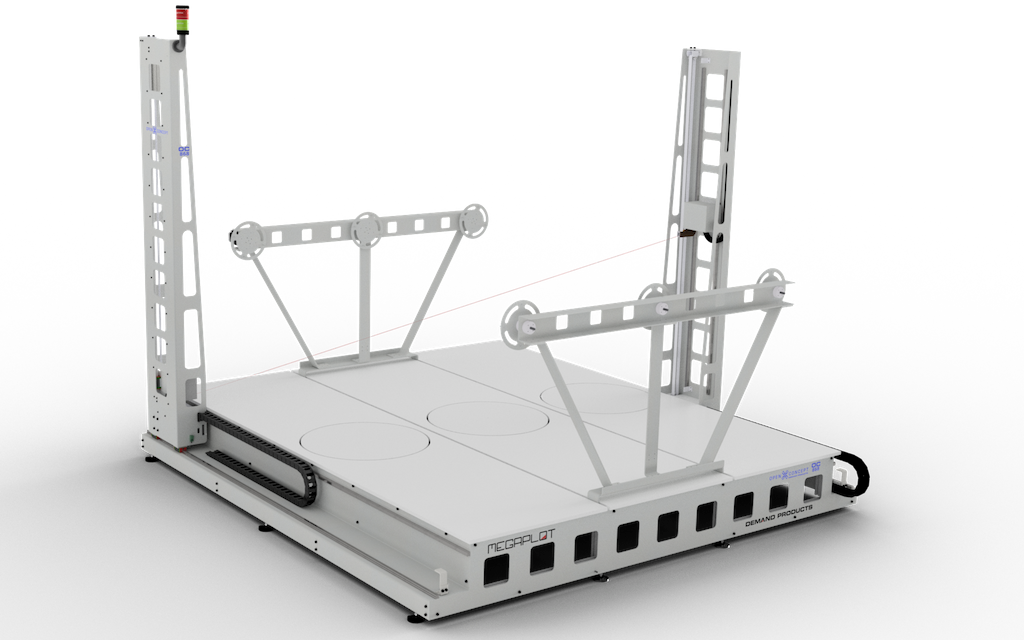

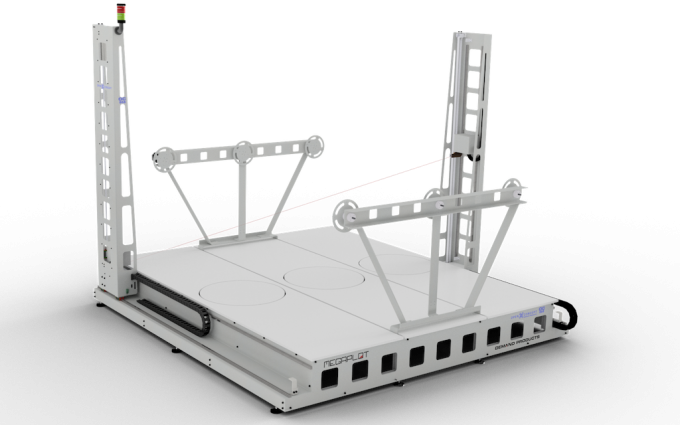

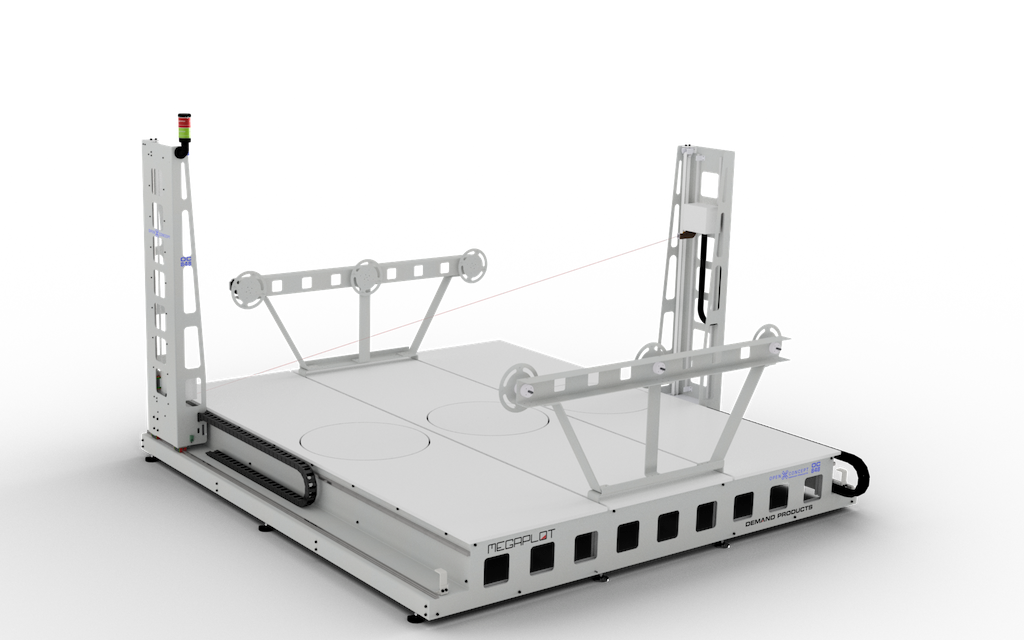

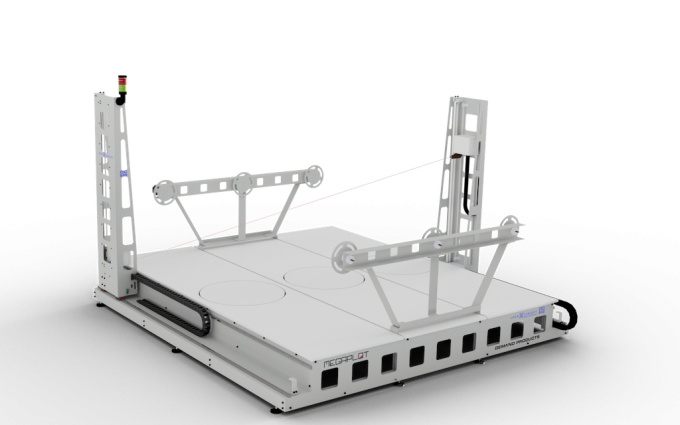

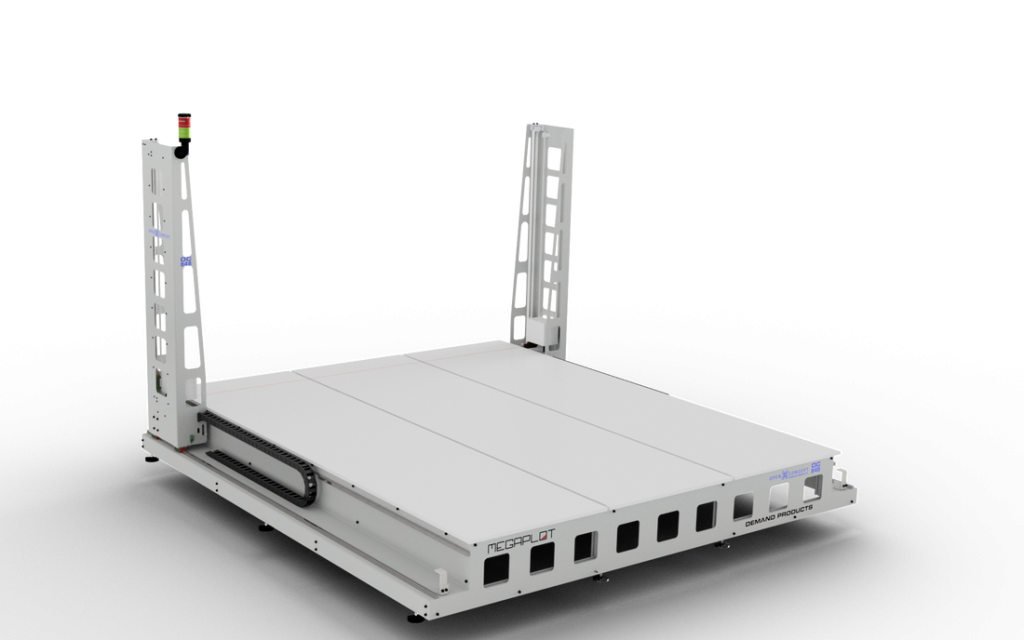

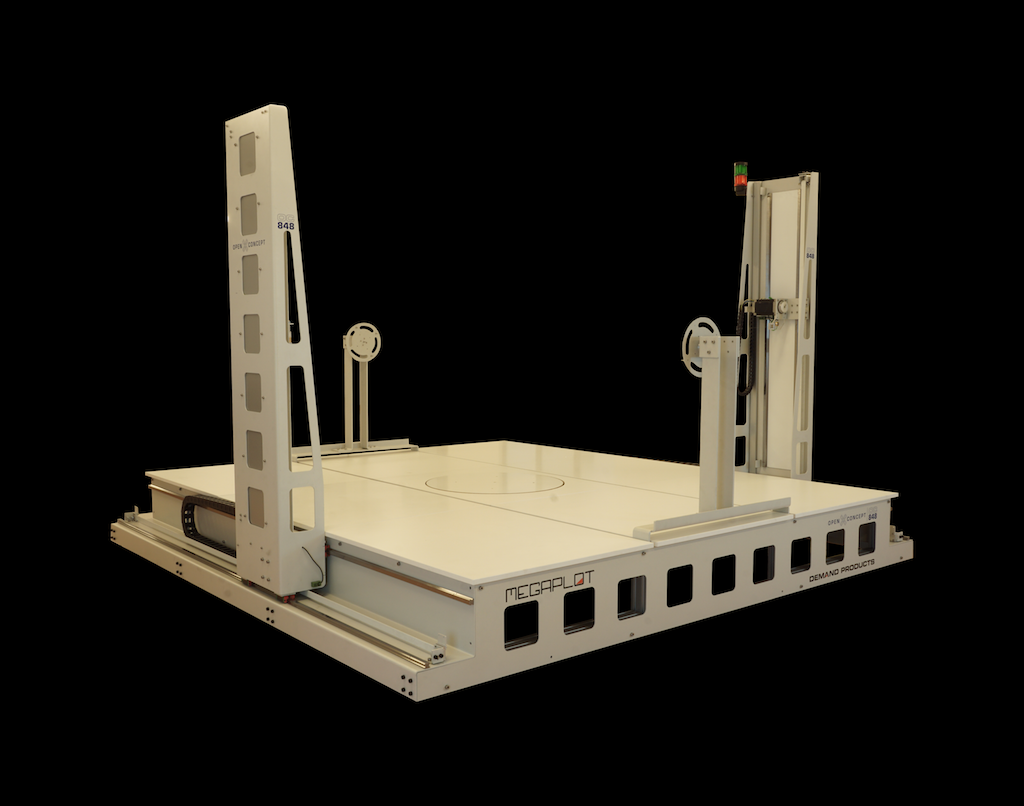

​OPEN FRAME Series

NOWOŚĆ 2018

  • ZUPEŁNIE NOWA, PRZEMYSŁOWA KONSTRUKCJA STALOWA
  • OBSZAR ROBOCZY/STÓŁ: 250x250 CM lub 300x300 CM
  • ZAAWANSOWANA FUNKCJA NIEZALEŻNEGO RUCHU RAMION
  • NAWER 3 STOLIKI I 3 TOKARKI
  • ZAAWANSOWANE FUNKCJE 3D
  • OBSŁUGA KODÓW KRESKOWYCH, PILOT Z WYŚWIETLACZEM
  • MAKS. PRĘDKOŚĆ PRZESTAWCZA: 10 METRÓW/MINUTĘ
  • PEŁNY STÓŁ UŁATWIAJĄCY ZAŁADUNEK
  • ​EUROPEJSKA JAKOŚĆ I CERTYFIKAT CE
  • EFEKT PONAD 20 LAT DOŚWIADCZENIA W TWORZENIU URZĄDZEŃ CNC
Masz pytanie? Skontaktuj się z nami

STANDARDOWE MODELE/KONFIGURACJE

SERIA "STANDARD" SERIA "PLUS"
OBSZAR ROBOCZY/STÓŁ: 2500x2500 MM OF2525S OF2525P
OBSZAR ROBOCZY/STÓŁ: 3000x3000 MM OF3030S OF3030P
FUNKCJE 3D NIEDOSTĘPNE NIEZALEŻNY RUCH RAMION
STOLIK OBROTOWY
TOKARKA
NARZĘDZIE DRUTU KSZTAŁTOWEGO
2 DODATKOWE STOLIK I 2 DODATKOWE TOKARKI NIEDOSTĘPNE DOSTĘPNE
MAKS. WYSOKOŚĆ OBRÓBKI 1230 mm (MOŻLIWOŚĆ ZWIĘKSZENIA DO 1840 MM) 1230 mm (MOŻLIWOŚĆ ZWIĘKSZENIA DO 1840 MM)
PRZYSTAWIA 5-DRUTOWA O DŁ. 60 lub 120 CM DOSTĘPNA DOSTĘPNA

DOSTĘPNE RÓWNIEŻ INNE WYMIARY I KONFIGURACJE NA ZAMÓWIENIE

Szukają Państwo mniejszego plotera termicznego? Prosimy sprawdzić P60 series or T series.

Szukają Państwo plotera wielodrutowego? Prosimy rozważyć multiwire MW series.

RÓWNIEŻ DOSTĘPNY W SPECJALNEJ OF1515 ROOF MASTER KONFIGURACJI

IDEALNY DO WYCINANIA SPADKÓW DACHOWYCH

Specjalna konfiguracja dostępna tylko dla plotera OF1515 ROOF MASTER:

  • obszar roboczy: 150x150 cm
  • możliwość wycinania płyt 100x100 cm po kątem 45 stopni
  • wycinanie wszystkich 6 typów pływ dachowych
  • autorskie oprogramowanie MegaRoofer do tworzenia projektów płyt
  • stolik obrotowy do wycinania 3D
  • pozycjonowanie materiału pod kątami 0 oraz 45 stopni
  • niewielkie gabaryty, olbrzymie możliwości

OPROGRAMOWANIE IXSHAPER

  • nielimitowane bezpłatne aktualizacje dla wszystkich naszych klientów
  • łatwe w obsłudze pomimo zaawansowanych funkcji
  • współpracuje z USB oraz systemem Windows 10
  • dostępne w 11 językach, w tym oczywiście w języku polskim
  • zaawansowane wycinanie modeli 3D w trybie seryjnym
  • obsługiwane formaty: HPGL.plt (np. CorelDraw), dxf (np. AutoCad), RAW 3D (np. Rhinoceros 3D), EPS/AI (np. AdobeIllustrator), dxf 3D (np. AutoCad)
  • automatyczne łączenie obiektów oraz symulacja cięcia
  • wbudowane pliki przykładowe do wszystkich trybów cięcia
  • łatwy w obsłudze moduł duplikacji elementów
  • funkcja wycinania łuków
  • automatyczne zatrzymanie pracy po zerwaniu drutu + kontynuacja

Oprogramowanie iXshaper pisane jest przez naszych programistów, aby uzyskać najlepsze efekty i komfort pracy podczas obsługi naszych ploterów termicznych. W rezultacie program iXshaper nie jest kompatybilny z urządzeniami innych producentów.WIĘCEJINFORMACJI O PROGRAMIE IXSHAPER.

WYPOSAŻENIE DODATKOWE & FUNKCJE 3D

5-DRUTOWA PRZYSTAWKA

  • pozwala na jednoczesne wycinanie 5 identycznych kształtów
  • możliwość ustawienia drutów w pozycjach poziomych i pionowych
  • blokada pod kątem 13 stopni do cięcia na płyty
  • łatwy i szybki montaż i demontaż
  • dostępna w dwóch długościach: 60 cm oraz 120 cm
  • precyzyjne pozycjonowanie drutów co 1 mm

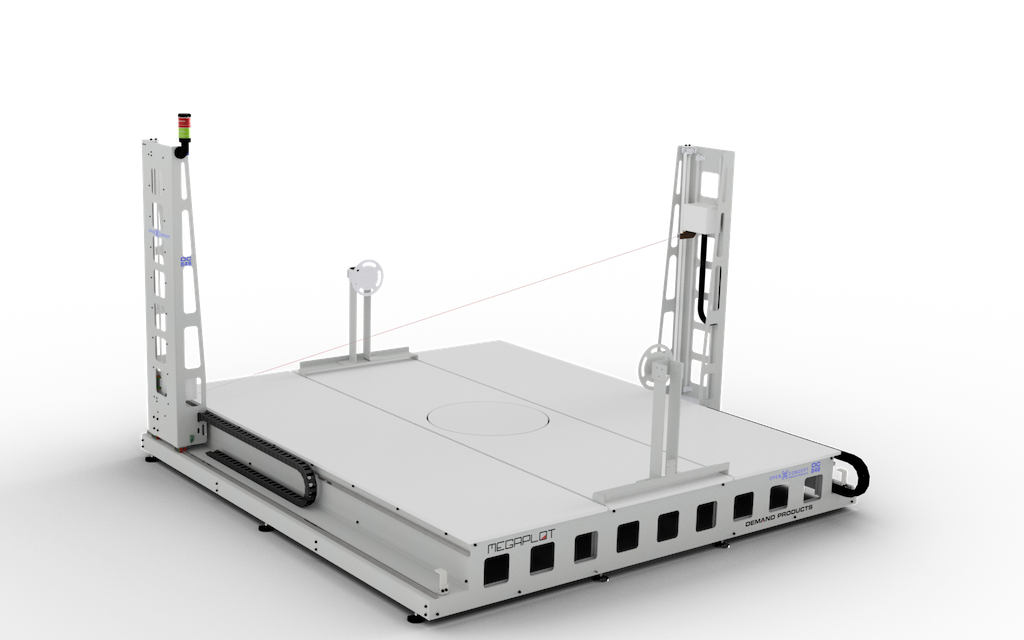

STOLIK OBROTOWY

  • wycinanie modeli 3D z plików 3D oraz płaskich projektów 2D
  • pozwala wyciąć dowolny symetryczny bądź nieregularny kształt
  • w pełni automatyczny tryb pracy + pełna kontrola manualna
  • współpraca z prostym drutem oporowym oraz drutem kształtowym
  • wsparcie dla plt, dxf, EPS/AI, RAW 3D oraz dxf 3D
  • precyzyjny mechanizm obrotowy
  • prosty w obsłudze, a dający nieograniczone możliwości
  • nawet 3 stoliki obrotowe na tym samym urządzeniu Open Frame​

TOKARKA

  • idealna do wycinania kolumn, tralek i podobnych elementów obrotowych
  • łatwe w obsłudze wbudowane tryby cięcie: toczenie + obrotowy
  • współpraca z prostym drutem oporowym oraz drutem kształtowym
  • pozwala na wycięcie atrakcyjnych kształtów kręconych i obrotowych
  • wycinanie gwintów, nacięć wzdłużnych i podobnych dekoracji 3D
  • precyzyjny mechanizm obrotowy
  • w pełni automatyczny tryb pracy + pełna kontrola manualna
  • nawet 3 tokarki na tym samym urządzeniu Open Frame​

NARZĘDZIE DRUTU KSZTAŁTOWEGO

  • zastępuje tymczasowo drut prosty, aby uzyskać ciekawe nacięcia przestrzenne
  • współpraca ze stolikiem obrotowym oraz tokarkę
  • idealne do nacięć wzdłużnych, gwintów i skomplikowanych elementów obrotowych
  • drut oporowy 1 mm (wielokrotnego użytku)
  • maksymalna długość drutu kształtowego 1 mm: 50 cm
  • łatwy montaż i demontaż

NIEZALEŻNY RUCH RAMION

  • nieograniczona zmiana długości drutu (unikalne rozwiązanie na rynku)
  • elektryczny naciąg drutu oporowego (aktywny napęd + czujnik siły)
  • zaawansowane sterowanie grzaniem i naciągiem z poziomu oprogramowania
  • pozwala wyciąć kształty stożkowate z uwzględnieniem perspektywy
  • automatyczne kalkulacje szerokości i położenia materiału na ploterze
  • wsparcie dla dwukolorowych projektów 2D
  • pełny niezależny ruch 4 osi
  • maksymalny "rozjazd" ramion jest ograniczony jedynie gabarytami urządzenia (w przeciwieństwie do kiepskich imitacji konkurencji bazujących zwykle na zwykłym naciągu sprężynowym)

PRZEWODOWY PILOT ZDALNEGO STEROWANIA Z WYŚWIETLACZEM​

  • wygodne monitorowanie bieżących parametrów obróbki takich jak prędkość cięcia, temperatura drutu oporowego, naciąg drutu, krańcówki, itd.
  • łatwa korekta parametrów pracy podczas wycinania, np. zwiększenie/obniżanie prędkości posuwu, temperatury drutu, itd.
  • zatrzymywanie i wznawianie obróbki
  • pełne ręczne sterowanie urządzeniem we wszystkich osiach

CZYTNIK KODÓW KRESKOWYCH

  • usprawnienie pracy pozwalające zaoszczędzić czas oraz ograniczyć błędy ludzkie
  • zapisywanie bieżącego cięcia (projekty + konfiguracja) do pliku pdf z unikalnym kodem kreskowym
  • kod kreskowy na wydrukowanym pliku pdf można w każdej chwili zeskanować, by automatycznie powrócić do wcześniej zapisanego projektu (rysunki + konfiguracja)
  • wbudowany menadżer zadań z nieograniczoną liczbą prac (kodów)
  • rozwiązanie plug'n'play nie wymagające dodatkowych sterowników
  • wymaga dodatkowego portu USB w komputerze (oprócz tego, do którego podłączony jest sterownik elektroniczny plotera)

DRUT TYTANOWY TITANIUM WIRE ®

  • najlepszy drut oporowy na rynku. Kropka.
  • robiony na zamówienie firmy MegaPlot
  • bardzo ograniczone rozciąganie po rozgrzaniu
  • wielokrotnie trwalszy na zrywanie od zwykłego drutu NiCr
  • pozwala na mocniejszy naciąg, co podnosi prędkość i jakość cięcia
  • wliczony w cenę wszystkich ploterów termicznych serii Open Frame
  • dostępny w średnicach: 0.15, 0.25, 0.30, 0.35, 0.45, 0.55 oraz 0.6 mm
  • może zostać dodany do istniejącego plotera w celu poprawy komfortu pracy

PARAMETRY TECHNICZNE

SZEROKOŚĆ ROBOCZA = DŁ. DRUTU OPOROWEGO 150 cm (OF1515)
250 cm (OF2525)
300 cm (OF3030)
DŁUGOŚĆ ROBOCZA 150 cm (OF1515)
250 cm (OF2525)
300 cm (OF3030)
WYSOKOŚĆ ROBOCZA 123 cm, upgradeable to 184 cm
MAKS. PRĘDKOŚĆ PRZESTAWCZA 10 meters/min.
DRUT OPOROWY 0.30 mm (OF1515)
0.45 mm (OF2525)
0.55 (OF3030)
TitaniumWire, naciąg sprężynowy bądź elektryczny
NAPĘDY X & Y silniki krokowe 8Nm & pasy zębate 25AT5
ROZDZIELCZOŚĆ PROGRAMOWA 0.001 mm
WYPOSAŻENIE niezależny ruch ramion (modele "Plus")
stolik obrotowy - 1 lub 3 szt. (modele "Plus")
tokarka - 1 lub 3 szt. (modele "Plus")
narzędzie drutu kształtowego (modele "Plus")
niezależny ruch ramion (modele "Plus")
skaner kodów kreskowych (w cenie wszystkich modeli Open Frame)
przystawka 5-drutowa MW (płatna opcja)
pilot przewodowy z wyświetlaczem (w cenie wszystkich modeli Open Frame)
OPCJE NIEDOSTĘPNE DLA SERII OPEN FRAME drugi drut tnący DoubleWire (ale dostępna w/w przystawka 5-drutowa)
pneumatyczny naciąg drutu (dostępne: sprężynowy bądź elektryczny)
ZASILANIE 230V, 50Hz, od 500W do 2KW (w przypadku OF3030 i przystawki 5-drutowej)
WYMAGANIA SPRZĘTOWE PC Windows XP, Vista, 7, 8 lub 10
OPROGRAMOWANIE iXshaper, nieograniczone darmowe aktualizacje, wsparcie dla formatów:
plt, dxf, EPS/AI, RAW 3D
GWARANCJA kompletna gwarancja 5 lat (EXW, w naszej siedzibie)
CENA OBEJMUJE ploter termiczny serii Open Frame
sterownik elektroniczny (architektura ARM + obsługa USB)
oprogramowanie iXshaper z nielimitowanymi darmowymi aktualizacjami
100-gramowa szpula tytanowego drutu oporowego Titanium Wire
czytnik kodów kreskowych
przewodowy pilot zdalnego sterowania z wyświetlaczem
instrukcja montażu i instrukcja obsługi
nieograniczone wsparcie techniczne
dostawa, instalacja i szkolenie w siedzibie klienta na terenie Polski
CENA NIE OBEJMUJE komputera PC do obsługi plotera termicznego
oprogramowanie graficznego do przygotowywania projektów (np. CorelDraw)(if required)

Pełna 5-letnia gwarancja na wszystkie plotery termiczne wykonane przez MEGAPLOT z 24/7 wsparciem technicznym do Twojej dyspozycji
