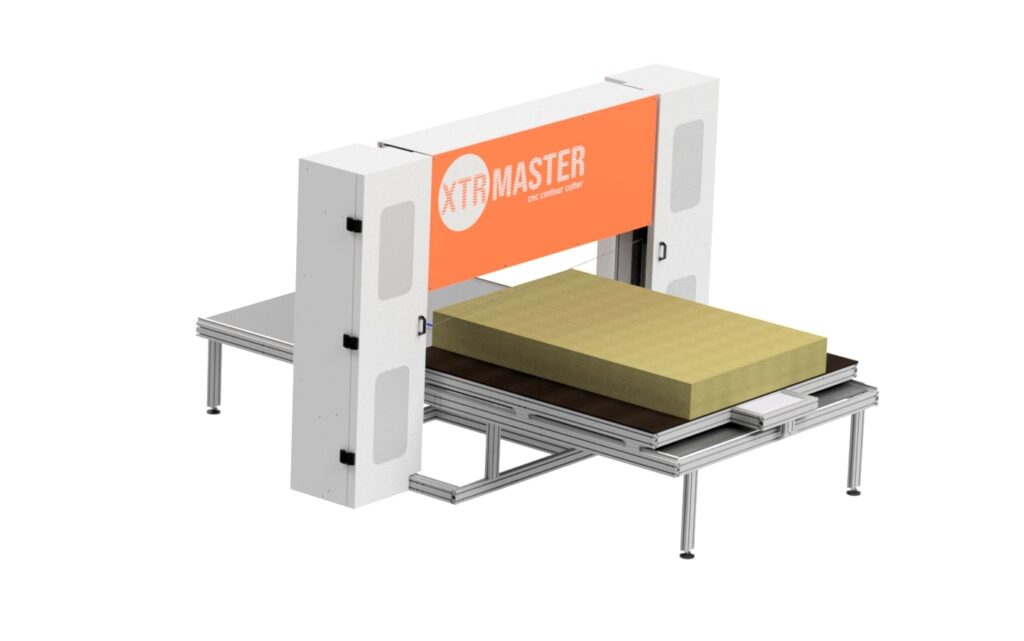

XTR MASTER

LAUREAT PRESTIŻOWEJ NAGRODY "ZŁOTY MEDAL" MTP BUDMA 2022

NOWOŚĆ 2022 - NOWA SERIA ABRAZYJNYCH WYCINAREK CNC DO WEŁNY MINERALNEJ (SZKLANEJ ORAZ SKALNEJ), EPS ORAZ PIANEK SZTYWNYCH I ELASTYCZNYCH

  • IDEALNE DO WYCINANIA SPADKÓW DACHOWYCH Z:
    • WEŁNY MINERALNEJ (SZKLANEJ, SKALNEJ, ROCKWOOL)
    • PIANEK PIR ORAZ PUR
    • STYROPIANU ORAZ STYRODURU
  • W PEŁNI AUTOMATYCZNE WYCINANIE DOWOLNYCH KSZTAŁTÓW, NP. OTULIN RUR LUB OCIEPLEŃ KOMINÓW
  • STÓŁ ROBOCZY: 1800x1800 MM
  • WYSOKOŚĆ ROBOCZA: 300 MM
  • POCHYLENIE STRUNY: DO 10%
  • BARDZO KORZYSTNY WSPÓŁCZYNNIK CENY DO MOŻLIWOŚCI
Masz pytanie? Skontaktuj się z nami

POPULARNE ZASTOSOWANIA

  • wycinanie płaskich dachów z wełny mineralnej, piany PIR oraz styropianu
  • izolacje z PIR oraz wełny: kominy, otuliny na rury, itp.
  • produkcja paneli SIP (wełna oraz PIR)
  • cięcie na płyty
  • wycinanie konturowe w dowolnych sztywnych i elastycznych piankach

Jeśli poszukujecie Państwo większego urządzenia CNC którym można wycinać w całych blokach pianek PU czy PIR, proszę rozważyć naszą serię XTR PRO

Plotery strunowe serii XTR Master powstały na bazie naszej bardzo popularnej serii XTR PRO, a dodatkowo zostały wyposażone w szereg udogodnień umożliwiających wycinania płaskich dachów, np. uchylna struna, wycinanie pod kątem 45 stopni, obszar roboczy dostosowany do standardowych płyt z wełny mineralnej, itd.

Analogicznie do urządzeń serii XTR PRO, urządzenia XTR Master to sterowane komputerowo urządzenia CNC w skład których wchodzi zaawansowany sterownik elektroniczny naszej produkcji zbudowany na architekturze ARM komunikujący się za pomocą portu USB z naszym oprogramowaniem FastCutter zainstalowanym na dowolnym komputerze z systemem Windows.

Oprócz generatora płyt spadkowych, który dostarczamy z każdym urządzeniem XTR Master, nasze oprogramowanie sterujące obsługuje również pliki graficzne przygotowane za pomocą dowolnego programu graficznego obsługującego wspierane przez nas formaty plików, czyli np. CorelDraw, AutoCad lub Adobe Illustrator. Zapisany projekt należy otworzyć w naszym oprogramowaniu i po ustawieniu parametrów obróbki (prędkość, rpm struny, itd) rozpoczyna się automatyczne cięcie.

Podczas obróbki, bezkońcowa struna abrazyjna rozpędzona jest do prędkości 380 km/h. Oferujemy szeroki wachlarz strun pozwalających na obróbkę wielu różnych materiałów.

DANE TECHNICZNE


OBSZAR ROBOCZY/STÓŁ ROBOCZYSTÓŁ ROBOCZY: 1800x1800 mm, który umożliwia wycinanie  wzdłuż dowolnej krawędzi standardowych płyt wełny mineralnej oraz wycinanie paneli dachowych pod kątem 45 stopni w przypadku płyt kwadratowych 1200x1200 mm

RUCH GÓRA-DÓŁ (OŚ Z): 300 mm

UCHYŁ STRUNY: do 10%

Jeśli poszukujecie Państwo większego urządzenia CNC którym można wycinać w całych blokach pianek PU czy PIR, proszę rozważyć naszą serię XTR PRO
STRUNA TNĄCAbezkońcowa, abrazyjna, średnica:  1.1-1.6 mm (w zależności od materiału)>
pneumatyczny naciąg struny
​kontrola zerwania struny
PRĘDKOŚĆ STRUNYdo 380 km/h
ŚREDNICA KÓŁ405 mm
SILNIK STRUNY3 kW, 400 V, 50 Hz, sterowany falownikiem
NAPĘDY X & Y3-fazowe easy servo + przekładnie ślimakowe
MAKS. PRĘDKOŚĆ PRZESTAWCZA10 metrów/min.
DOSTĘP DO MATERIAŁUpełny dostęp z wszystkich stron + opcjonalna kompletna wolnostojąca zabudowa z przesuwnymi drzwiami
WYMAGANIA SPZĘTOWE (PC)Windows XP, Vista, 7, 8, 10 oraz 11
GWARANCJA12 miesięcy
ZASILANIEAC 400V (3-fazy), 6 KW
CENA OBEJMUJEploter strunowy XTR Master
oprogramowanie FastCutter z darmowymi aktualicazjami
generator płyt dachowych RoofMaster
zaawansowany sterownik elektroniczny (architektura CORTEX, obsługa USB)
5 strun tnących
12-miesięczna gwarancja
instrukcja obsługi
nielimitowane wsparcie techniczne
dostawa, instalacja i szkolenie w siedzibie klienta
CENA NIE OBEJMUJEkomputer z systemem Windows do obsługi urządzenia
oprogramowanie graficzne, np. CorelDraw

WYPOSAŻENIE DODATKOWE

GŁOWICA ODSYSU + ODSYS PYŁU

  • zaprojektowana specjalnie dla ploterów serii XTR
  • zbiera większość pyłu powstałego podczas obróbki
  • model czteroworkowy dla zwiększonej wydajności i większego komfortu pracy
  • 3-fazowy silnik 7KM
  • zestaw zawiera 10 metrów elastycznego węża 100 mm

PRZEWODOWY PILOT ZDALNEGO STEROWANIA Z WYŚWIETLACZEM

  • wygodne monitorowanie bieżących parametrów obróbki takich jak obroty struny, prędkość obróbki, współprzędne,
  • łatwa korekta parametrów pracy podczas wycinania, np. zwiększenie/obniżanie prędkości posuwu, obrotów struny, itd.
  • zatrzymywanie i wznawianie obróbki
  • pełne ręczne sterowanie urządzeniem we wszystkich osiach

PEŁNA ZABUDOWA

  • drzwi przesuwne z przodu i/lub z tyłu urządzenia
  • dodatkowe boczne drzwi rewizyjne dla operatora​
  • pełny przezroczysty dach
  • zwiększone bezpieczeństwo operatora i osób postronnych
  • zapobiega zapyleniu w okolicy urządzenia​

SOFTWARE

Wszystkie plotery strunowe serii XTR Master dostarczamy z naszym własnym, autorskim oprogramowaniem FastCutter. Dostępne jest w wielu RÓŻNYCH językach, w tym oczywiście w języku polskim. Na bieżąco rozwijamy nasze oprogramowanie i wszyscy nasi klienci zawsze otrzymują nielimitowane, bezpłatne aktualizacje oprogramowania.

FASTCUTTER

  • w zestawie z każdym ploterem serii XTR
  • nielimitowane bezpłatne aktualizacje
  • obsługuje następujące formaty plików:
    • plt - np. CorelDraw
    • dxf - np. AutoCad
    • EPS/AI - np. AdobeIllustrator
  • kompatybilne z systemem Windows XP, Vista, 7, 8 oraz 10
  • przyjazny interface, prosta obsługa
  • symulacja cięcie
  • nielimitowane biblioteki konfiguracji
  • wbudowany moduł duplikacji elementów
  • pełne sterowanie ręczne

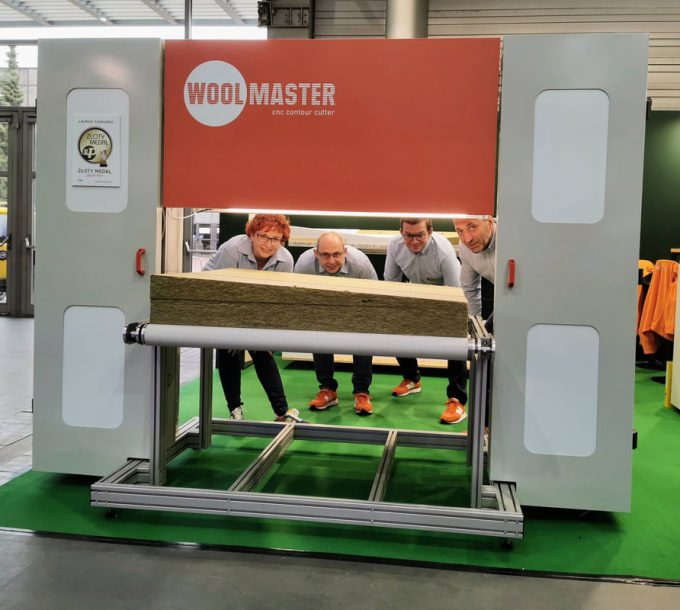

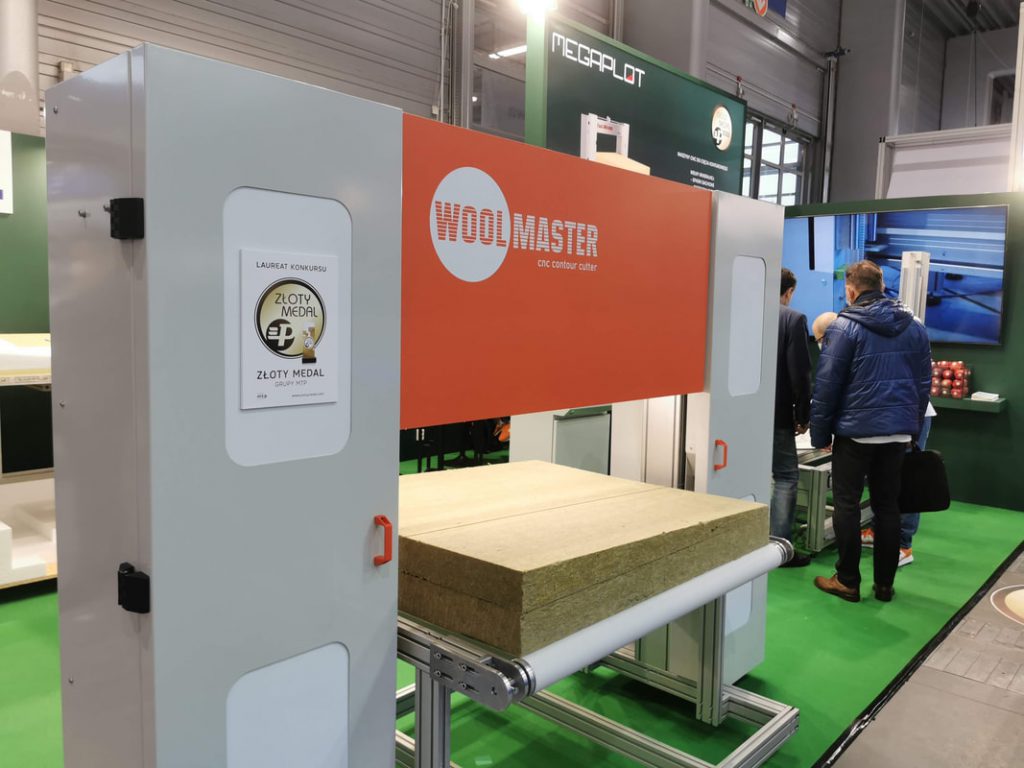

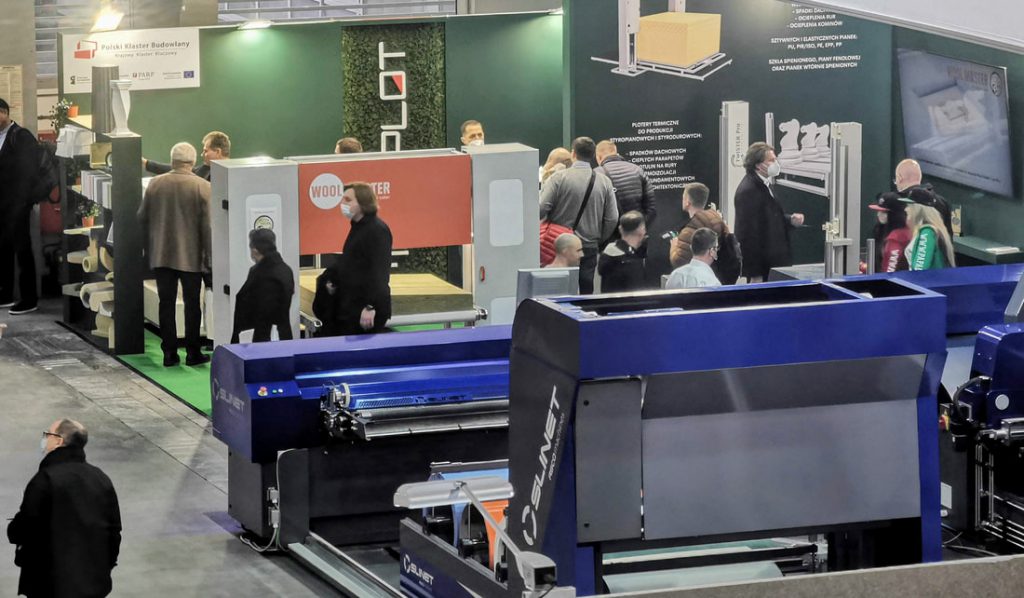

LAUREAT PRESTIŻOWEJ NAGRODY "ZŁOTY MEDAL" MTP BUDMA 2022

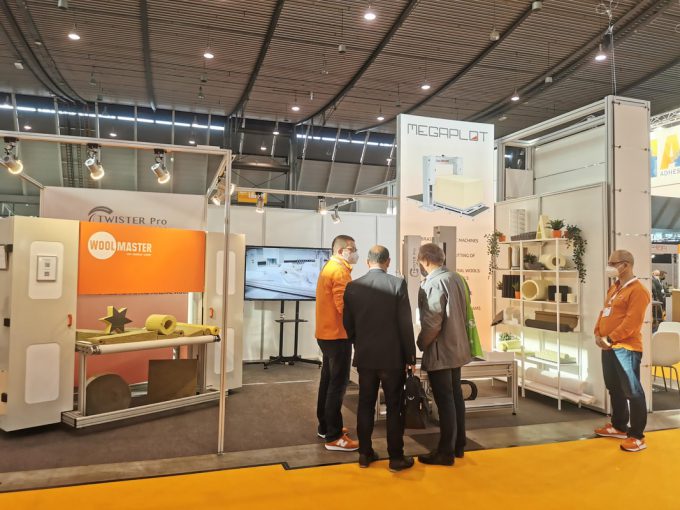

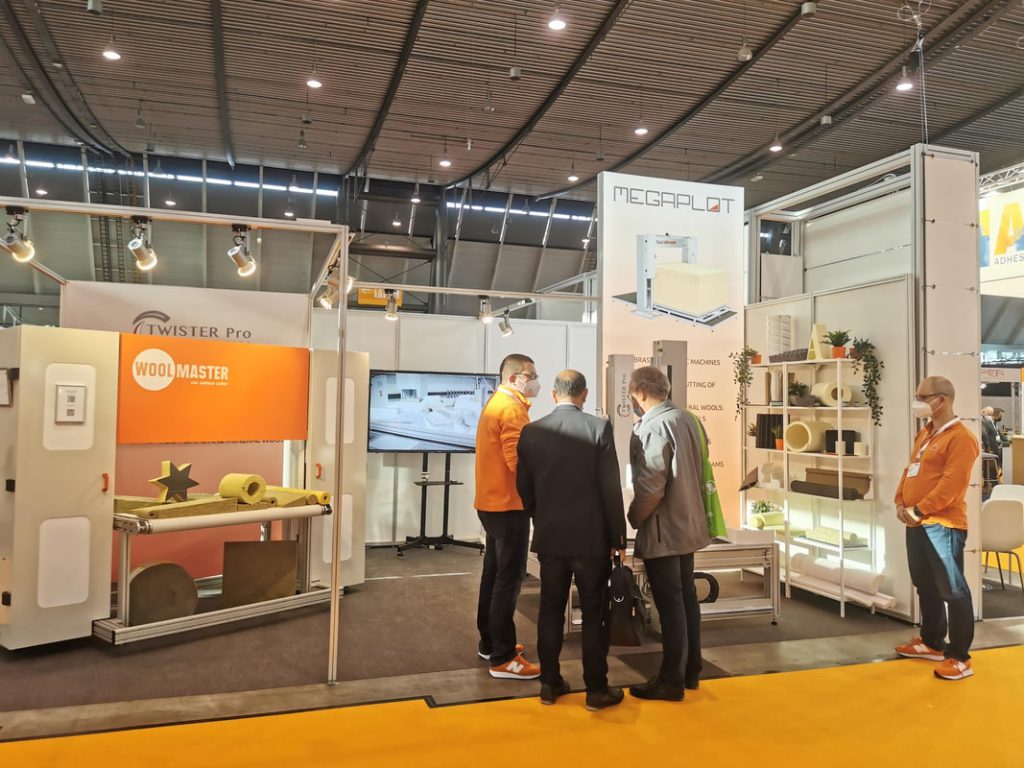

XTR Master na Foam Expo Europe 2021
