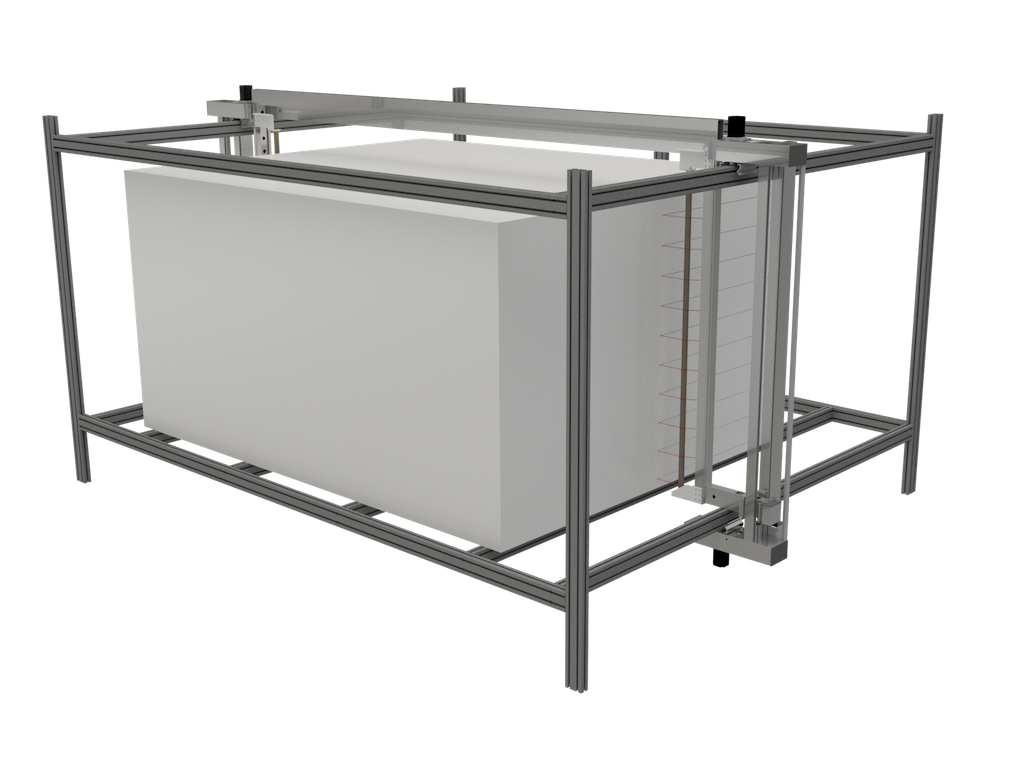

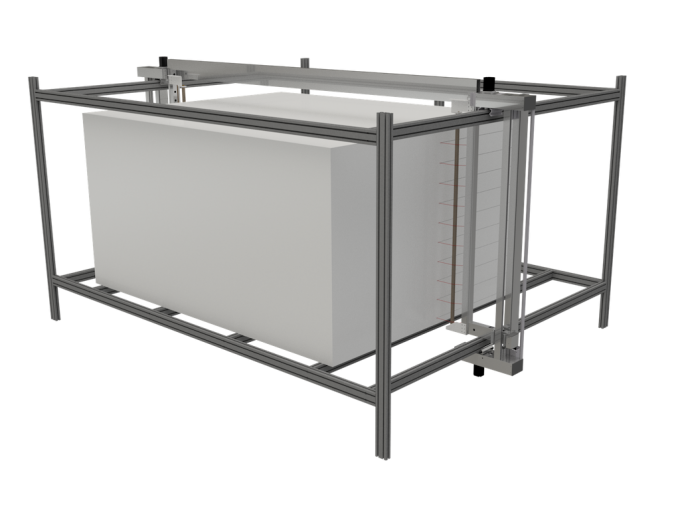

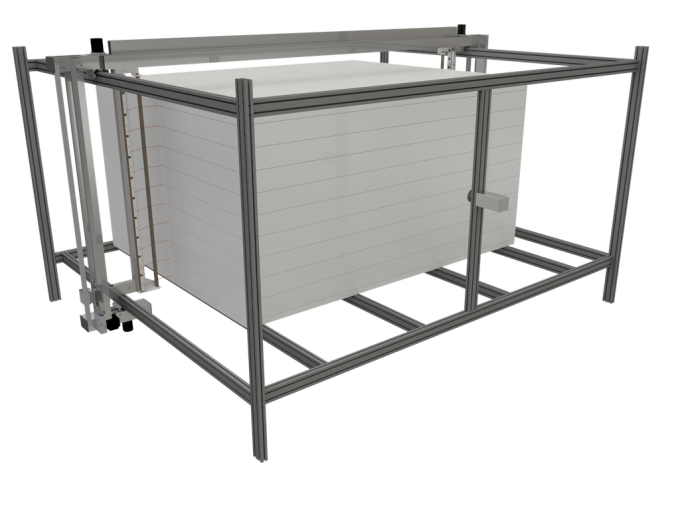

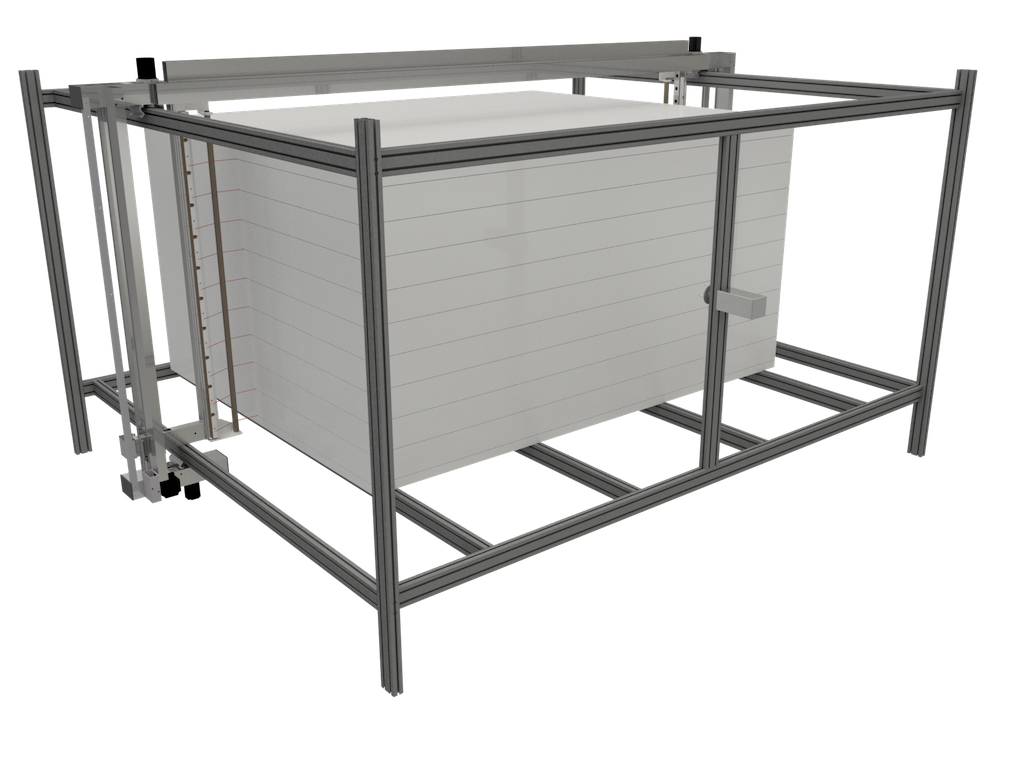

MASZYNY DO CIĘCIA EPS SERII MW

PRZEMYSŁOWE ROZWIĄZANIE WIELODRUTOWE

  • 10 DRUTÓW TNĄCYCH
  • RÓWNIEŻ DOSTĘPNE W PRZEMYSŁOWEJ WERSJI HD Z 20 DRUTAMI
  • SPRĘŻYNOWY BĄDŹ PNEUMATYCZNY NACIĄG DRUTÓW
  • DRUTY OPOROWE O DŁ. 130-300 CM
  • KILKANAŚCIE RÓŻNYCH MODELI I KONFIGURACJI
  • OPCJONALNE FUNKCJE 3D (STOLIK OBROTOWY, TOKARKA, ITD.)
  • MAKS. PRĘDKOŚĆ PRZESTAWCZA: 2 METRY/MIN.
  • MAX. TRANSIT SPEED OF 2 METERS/MIN.
  • EUROPEJSKA JAKOŚĆ I CERTYFIKACJA CE​
  • NAJWYŻSZA JAKOŚĆ WYKONANIA, 5-CIO LETNIA GWARANCJA
Masz pytanie? Skontaktuj się z nami

CIĘCIE 3D NA STOLIKU

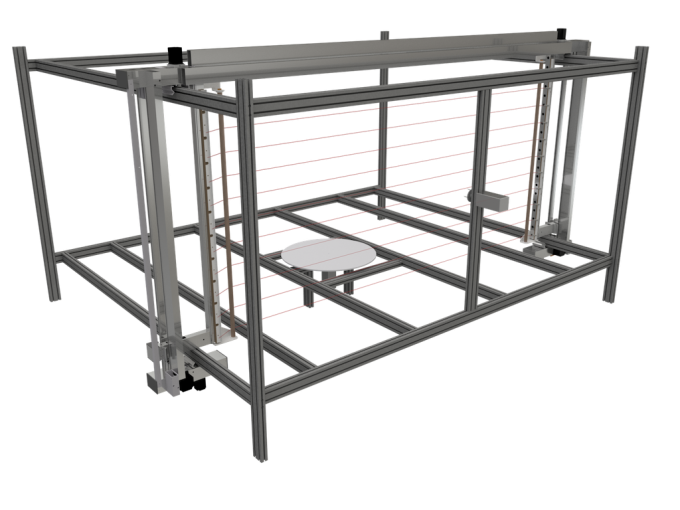

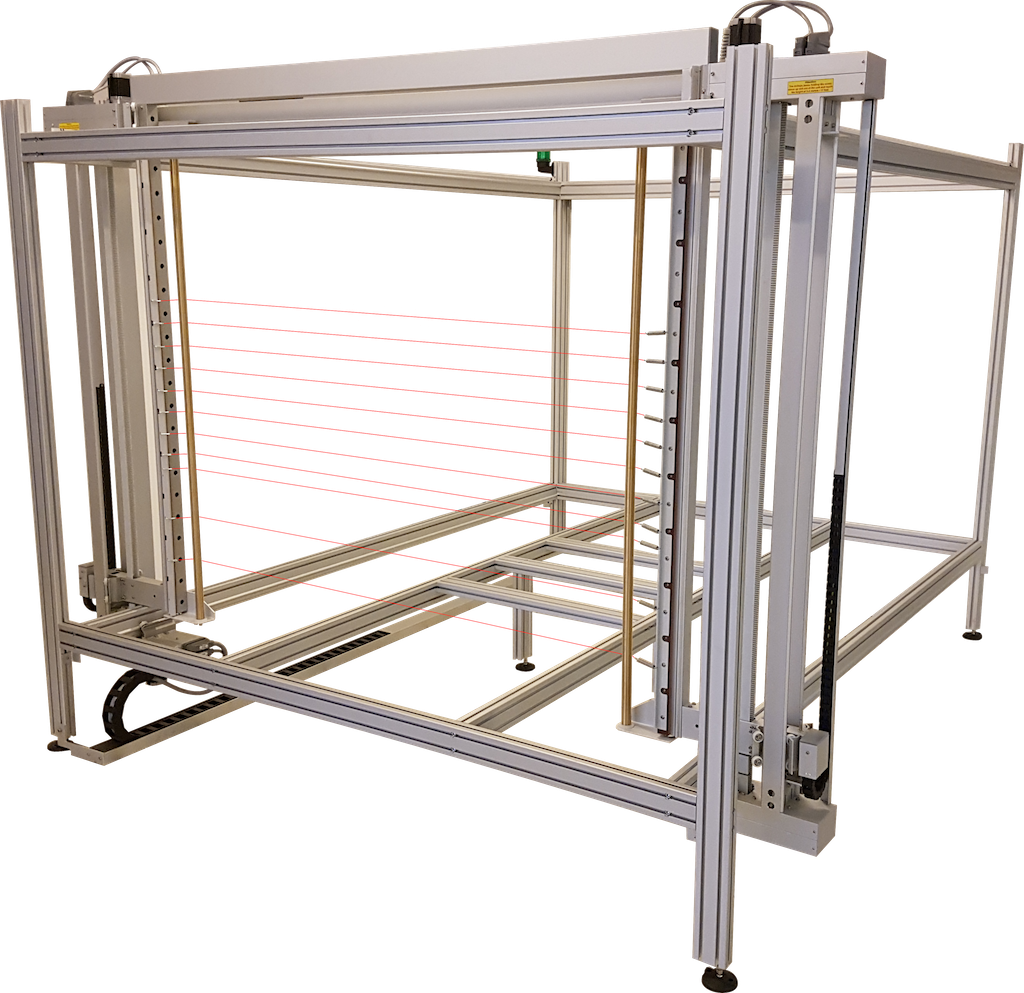

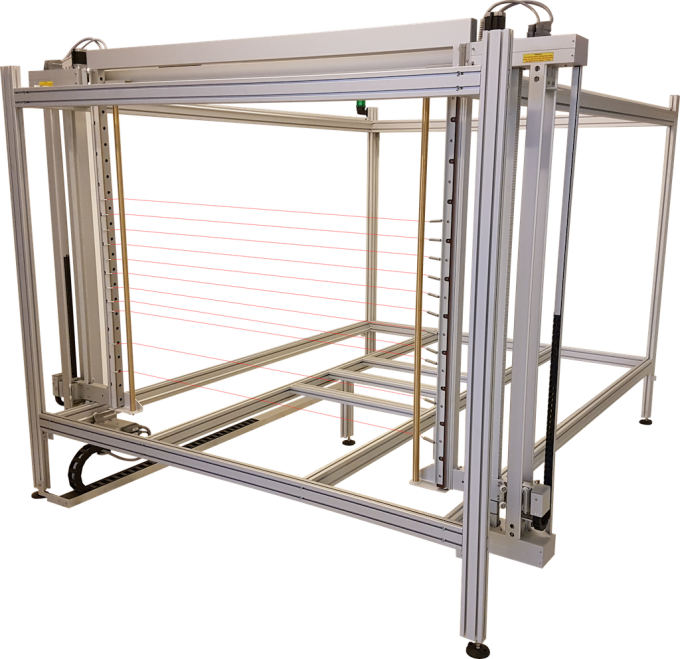

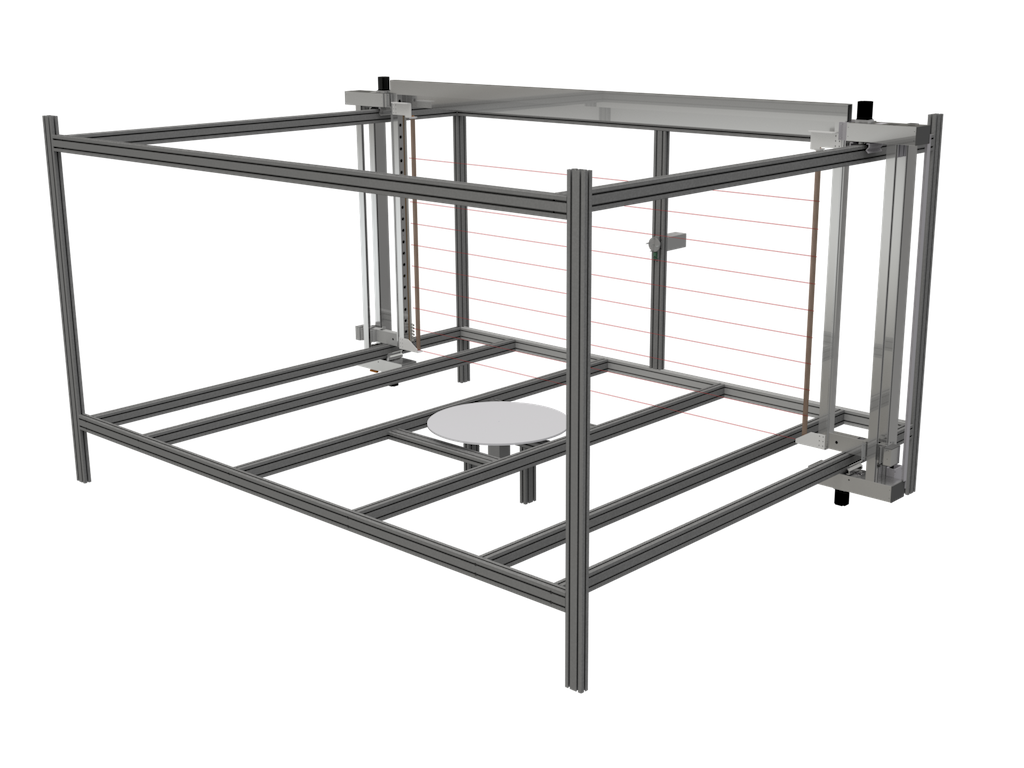

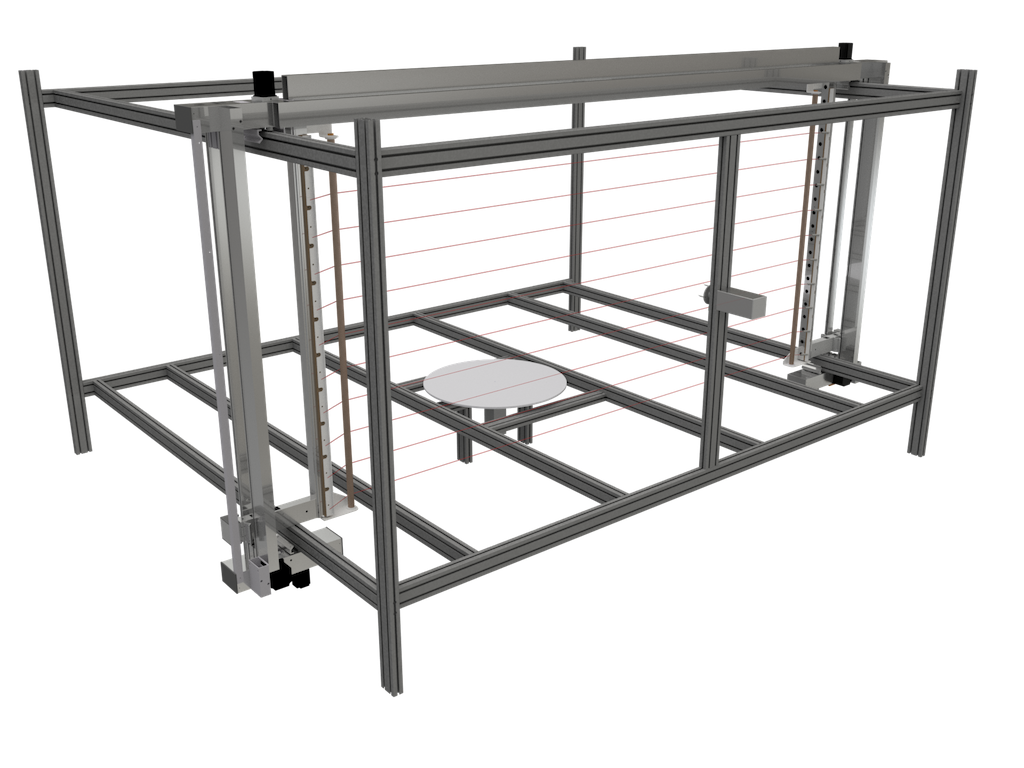

CIĘCIE WIELODRUTOWE

CIĘCIE DRUTEM KSZTAŁTOWYM

STANDARDOWE MODELE/KONFIGURACJE

"Z" = SZEROKOŚĆ URZĄDZENIA = DŁUGOŚĆ DRUTU TNĄCEGO

Ta oś determinuje maksymalną długość elementu 2D, np. gzymsu.

"X" = DŁUGOŚĆ URZĄDZENIA

Ta oś determinuje np. maksymalną długość toczonej na tokarce kolumny.

"Y" - WYSOKOŚĆ URZĄDZENIA

Ta oś (zwykle 1220-1300 mm na naszych standardowych modelach) określa maksymalną wysokość bloku, którą można obrobić na naszych ploterze termicznym.

  "X" OF 130 CM
"MAŁY"
"X" OF 240 CM
"ŚREDNI"
"X" OF 305 CM
"DUŻY"
"Z" OF 130 CM (MW1300) MW 1300 MAŁY MW 1300 ŚREDNI MW 1300 DUŻY
"Z" OF 150 CM (MW1500) MW 1500 MAŁY MW 1500 ŚREDNI MW 1500 DUŻY
"Z" OF 250 CM (MW2500) MW 2500 MAŁY MW 2500 ŚREDNI MW 2500 DUŻY
"Z" OF 300 CM (MW3000) MW 3000 MAŁY MW 3000 ŚREDNI MW 3000 DUŻY

DOSTĘPNE RÓWNIEŻ INNE WYMIARY I KONFIGURACJE NA ZAMÓWIENIE - prosimy o kontakt

Polecamy również nasze najnowsze i najlepsze rozwiązanie przemysłowe Open Frame series.

Szukają Państwo plotera jednodrutowego? Prosimy rozważyć Twister PRO series.

Szukają Państwo mniejszego plotera termicznego? Prosimy rozważyć P60 series.

OPROGRAMOWANIE IXSHAPER

  • nielimitowane bezpłatne aktualizacje dla wszystkich naszych klientów
  • łatwe w obsłudze pomimo zaawansowanych funkcji
  • współpracuje z USB oraz systemem Windows 10
  • dostępne w 11 językach, w tym oczywiście w języku polskim
  • zaawansowane wycinanie modeli 3D w trybie seryjnym
  • obsługiwane formaty: HPGL.plt (np. CorelDraw), dxf (np. AutoCad), RAW 3D (np. Rhinoceros 3D), EPS/AI (np. AdobeIllustrator), dxf 3D (np. AutoCad)
  • automatyczne łączenie obiektów oraz symulacja cięcia
  • wbudowane pliki przykładowe do wszystkich trybów cięcia
  • łatwy w obsłudze moduł duplikacji elementów
  • funkcja wycinania łuków
  • automatyczne zatrzymanie pracy po zerwaniu drutu + kontynuacja

Oprogramowanie iXshaper pisane jest przez naszych programistów, aby uzyskać najlepsze efekty i komfort pracy podczas obsługi naszych ploterów termicznych. W rezultacie program iXshaper nie jest kompatybilny z urządzeniami innych producentów.WIĘCEJINFORMACJI O PROGRAMIE IXSHAPER.

WYPOSAŻENIE DODATKOWE & FUNKCJE 3D

5-DRUTOWA PRZYSTAWKA

  • pozwala na jednoczesne wycinanie 5 identycznych kształtów
  • możliwość ustawienia drutów w pozycjach poziomych i pionowych
  • blokada pod kątem 13 stopni do cięcia na płyty
  • łatwy i szybki montaż i demontaż
  • dostępna w dwóch długościach: 60 cm oraz 120 cm
  • precyzyjne pozycjonowanie drutów co 1 mm

STOLIK OBROTOWY

  • wycinanie modeli 3D z plików 3D oraz płaskich projektów 2D
  • pozwala wyciąć dowolny symetryczny bądź nieregularny kształt
  • w pełni automatyczny tryb pracy + pełna kontrola manualna
  • współpraca z prostym drutem oporowym oraz drutem kształtowym
  • wsparcie dla plt, dxf, EPS/AI, RAW 3D oraz dxf 3D
  • precyzyjny mechanizm obrotowy
  • prosty w obsłudze, a dający nieograniczone możliwości

TOKARKA

  • idealna do wycinania kolumn, tralek i podobnych elementów obrotowych
  • łatwe w obsłudze wbudowane tryby cięcie: toczenie + obrotowy
  • współpraca z prostym drutem oporowym oraz drutem kształtowym
  • pozwala na wycięcie atrakcyjnych kształtów kręconych i obrotowych
  • wycinanie gwintów, nacięć wzdłużnych i podobnych dekoracji 3D
  • precyzyjny mechanizm obrotowy
  • w pełni automatyczny tryb pracy + pełna kontrola manualna

NARZĘDZIE DRUTU KSZTAŁTOWEGO

  • zastępuje tymczasowo drut prosty, aby uzyskać ciekawe nacięcia przestrzenne
  • współpraca ze stolikiem obrotowym oraz tokarkę
  • idealne do nacięć wzdłużnych, gwintów i skomplikowanych elementów obrotowych
  • drut oporowy 1 mm (wielokrotnego użytku)
  • maksymalna długość drutu kształtowego 1 mm: 50 cm
  • łatwy montaż i demontaż

NACIĄG DRUTÓW OPOROWYCH - 3 możliwości

  • plotery serii MW o szerokości do 2500 mm naciąg drutów mają zrealizowany bądź za pomocą indywidualnych naciągów sprężynowych bądź też za pomocą gwintowanego pręta - prosimy o kontakt jeśli nie są Państwo pewni, które z tych rozwiązań wybrać
  • maszyny z drutami tnącymi o szerokości 3000 mm lub większej są wyposażone w pneumatyczne napinacze drutu dla zwiększenia napięcia drutu (jest to również opcjonalne ulepszenie dla wszystkich jednostek o szerokości 2500 mm)
  • naciąg pneumatyczny wymaga użycia małego kompresora (we własnym zakresie)
  • gwintowany pręt pozwala na precyzyjne pozycjonowanie drutów co 1 mm

PRZEWODOWY PILOT ZDALNEGO STEROWANIA Z WYŚWIETLACZEM​

  • wygodne monitorowanie bieżących parametrów obróbki takich jak prędkość cięcia, temperatura drutu oporowego, naciąg drutu, krańcówki, itd.
  • łatwa korekta parametrów pracy podczas wycinania, np. zwiększenie/obniżanie prędkości posuwu, temperatury drutu, itd.
  • zatrzymywanie i wznawianie obróbki
  • pełne ręczne sterowanie urządzeniem we wszystkich osiach

DRUT TYTANOWY TITANIUM WIRE ®

  • najlepszy drut oporowy na rynku. Kropka.
  • robiony na zamówienie firmy MegaPlot
  • bardzo ograniczone rozciąganie po rozgrzaniu
  • wielokrotnie trwalszy na zrywanie od zwykłego drutu NiCr
  • pozwala na mocniejszy naciąg, co podnosi prędkość i jakość cięcia
  • wliczony w cenę wszystkich ploterów termicznych serii Open Frame
  • dostępny w średnicach: 0.15, 0.25, 0.30, 0.35, 0.45, 0.55 oraz 0.6 mm
  • może zostać dodany do istniejącego plotera w celu poprawy komfortu pracy

PARAMETRY TECHNICZNE

SZEROKOŚĆ ROBOCZA = DŁ. DRUTU OPOROWEGO 130 cm (MW1300)
150 cm (MW1500)
250 cm (MW2500)
300 cm (MW3000)
DŁUGOŚĆ ROBOCZA 130 cm (mały)
240 cm (średni)
305 cm (duży)
WYSOKOŚĆ ROBOCZA 123 cm
MAKS. PRĘDKOŚĆ PRZESTAWCZA 200 cm/min.
DRUT OPOROWY 1-10 drutów (do 20 w wersji HD)
​TitaniumWire 0.25-0.60 mm (zależnie od szerokości urządzenia)
naciąg: sprężynowy (napinacze), sprężynowy (gwint) bądź pneumatyczny
NAPĘDY X & Y silniki krokowe & paski zębate 25AT5 oraz 10T5
ROZDZIELCZOŚĆ PROGRAMOWA 0.001 mm
WYPOSAŻENIE OPCJONALNE stolik obrotowy
tokarka
narzędzie drutu kształtowego
TitaniumWire
przewodowy pilot zdalnego sterowania z wyświetlaczem
naciąg pneumatyczny
OPCJE NIEDOSTĘPNE DLA SERII MW niezależny ruch ramion
czytnik kodów kreskowych
ZASILANIE 230V, 50Hz, do 4KW (MW3000)
WYMAGANIA SPRZĘTOWE PC Windows XP, Vista, 7, 8 lub 10
OPROGRAMOWANIE iXshaper, nieograniczone darmowe aktualizacje, wsparcie dla formatów:
plt, dxf, EPS/AI, RAW 3D
GWARANCJA kompletna gwarancja 5 lat (EXW, w naszej siedzibie)
CENA OBEJMUJE ploter termiczny serii MW
sterownik elektroniczny (architektura ARM + obsługa USB)
oprogramowanie iXshaper z nielimitowanymi darmowymi aktualizacjami
100-gramowa szpula drutu tytanowego Titanium Wire
instrukcja montażu i instrukcja obsługi
nieograniczone wsparcie techniczne
dostawa, instalacja i szkolenie w siedzibie klienta na terenie Polski
CENA NIE OBEJMUJE komputera PC do obsługi plotera termicznego
oprogramowanie graficznego do przygotowywania projektów (np. CorelDraw)

Pełna 5-letnia gwarancja na wszystkie plotery termiczne wykonane przez MEGAPLOT z 24/7 wsparciem technicznym do Twojej dyspozycji
